Khung thép thang máy — chuẩn bị khảo sát và dự toán

Khi nào nên đưa khung thép vào phương án so sánh?

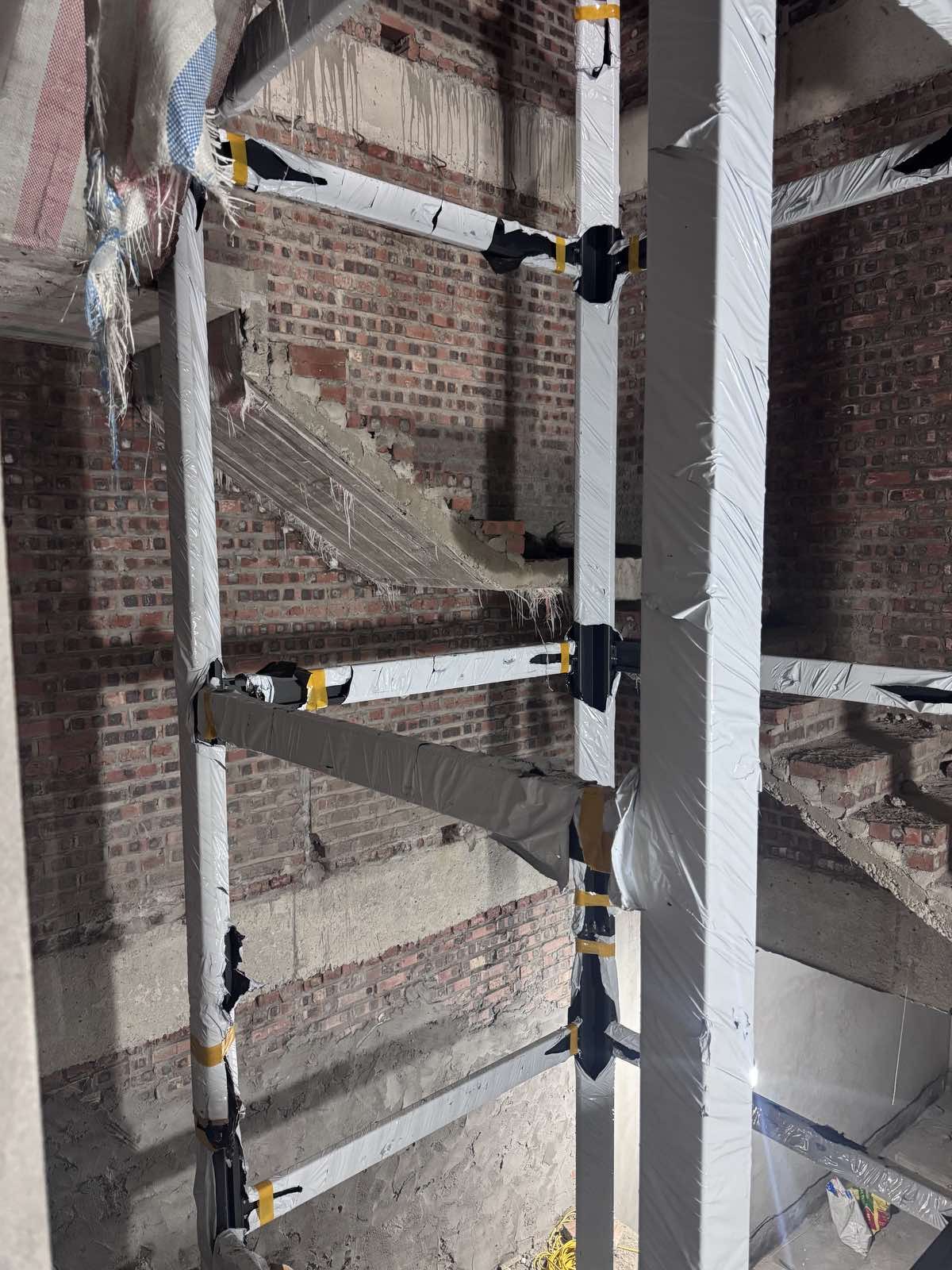

Nên đưa khung thép vào so sánh khi anh chị cần tạo giếng thang mới hoặc muốn phối hợp giếng thang với phần bao che, chẳng hạn tại khoảng trống cạnh cầu thang hay giếng trời. Có chỗ trống mới là điều kiện để nghiên cứu bố trí; phương án còn phải giải quyết được cửa vào tại từng tầng, phần kết cấu và nhu cầu sử dụng bên trong thang.

Ở đây, “khung thép” là hệ khung của giếng thang. Cabin là buồng chở người chuyển động bên trong giếng. Khung giếng, vách bao che và thiết bị thang máy là những phần cần phối hợp, có thể được báo giá trong cùng gói hoặc giao cho các bên khác nhau. Vì vậy, lời chào “làm thang khung thép” cần được chuyển thành bản vẽ và danh mục phần việc cụ thể.

Với nhà đang xây, anh chị có thể so khung thép với phương án giếng xây hoặc bê tông ngay khi bàn vị trí thang. Yêu cầu thể hiện cả phần không gian giếng chiếm trong nhà và không gian cabin nhận được. Khi phương án thang thay đổi, cần kiểm lại những phần xây dựng liên quan trước khi tiếp tục làm theo bản vẽ cũ.

Với nhà đang ở, hãy đưa phần can thiệp vào nhà vào cùng phép so sánh: có ảnh hưởng cầu thang, chiếu nghỉ, lối đi hay các phần hoàn thiện muốn giữ không; vật tư đi vào bằng đường nào; khu vực thi công sẽ được tổ chức ra sao. Một phương án có giá phần khung thấp hơn chưa chắc làm tổng phần cải tạo thấp hơn.

Nếu hai phương án cho cabin hoặc cửa khác nhau, hãy so mức đáp ứng nhu cầu trước khi so tổng tiền. Nếu chưa biết phương án tác động đến phần nào của nhà, cần làm rõ điểm đó trước khi chọn chỉ vì hình phối cảnh đẹp. Không có cơ sở để mặc định khung thép luôn rẻ hơn, gọn hơn hoặc nhanh hơn trong mọi công trình.

Khoảng trống, giếng thông thủy và phủ bì khác nhau thế nào?

Khoảng trống là chỗ đang có; giếng thông thủy là phần bên trong giếng; phủ bì là ranh ngoài của phần được đo. Ba kích thước này không thể dùng thay nhau. Khi nhận một cặp số rộng × sâu, câu hỏi đầu tiên nên là: đo giữa những mặt nào, ở tầng nào và đã tính phần hoàn thiện chưa?

Nhìn từ nhu cầu sử dụng, trình tự trao đổi là chọn yêu cầu cabin và cửa → đối chiếu cấu hình thiết bị, không gian giếng → phối hợp khung và bao che với nhà. Nhìn từ nhà hiện hữu, quá trình đi theo chiều ngược lại: đo phần đang có để kiểm những cấu hình nào đáp ứng được. Hai phía phải gặp nhau trên cùng bản vẽ; không lấy kích thước cabin cộng một khoảng cố định để ra khung cho mọi loại thang.

Tải trọng định mức, thường ghi bằng kg, là mức tải mà thiết bị được thiết kế để chở. Nó khác kích thước cabin và khác khối lượng của hệ khung. Bởi vậy, không thể đo ô trống hoặc nhìn cột thép rồi tự suy ra tải trọng thang phù hợp. Bảng thuật ngữ của KONE phân biệt tải trọng thiết kế với tải thực tế là người và đồ trong cabin.

Chiều rộng và chiều sâu cũng chưa đủ. Cần đọc thêm chiều đứng:

• Cao độ sàn: vị trí cao thấp của từng sàn so với mốc quy ước trên bản vẽ; cần phân biệt mặt sàn đang thi công với mặt sàn sau hoàn thiện.
• Hố PIT: phần đáy giếng nằm dưới mức ngưỡng cửa của tầng dừng thấp nhất.
• OH (overhead), còn gọi là khoảng không đỉnh giếng: phần chiều cao từ sàn hoàn thiện của tầng dừng cao nhất tới trần giếng.

Định nghĩa PIT và khoảng đỉnh giếng được đối chiếu với thuật ngữ “pit” và “headroom” của KONE. Đây là cách nhận biết các phần trên bản vẽ; chiều sâu PIT, chiều cao OH và những khoảng cần chừa phải lấy từ hồ sơ cấu hình thực dùng. OH không đồng nghĩa với chiều cao bên trong cabin.

Nếu tự đo sơ bộ, anh chị có thể ghi: “Tầng này rộng …, sâu …, đo giữa hai mặt tường hiện trạng; phía … có dầm nhô vào”, rồi đánh dấu ranh đo trên ảnh. Ghi rõ đơn vị và phần chưa đo được; không điền số ước chừng vào vị trí của số đã kiểm. Bài kích thước thang máy gia đình giúp tiếp tục phân biệt các phần trước khi đọc phương án cụ thể.

Chuẩn bị gì để buổi khảo sát có đủ thông tin?

Hãy chuẩn bị thông tin theo nhu cầu sử dụng, vị trí lắp và điều kiện làm việc trong nhà. Anh chị không cần tự lập hồ sơ kỹ thuật; mục đích là giúp người khảo sát biết phần nào cần đo, kiểm tra và trao đổi thêm.

Nhu cầu nên ghi thành tình huống sử dụng. Cho biết các tầng cần đến, ai dùng thường xuyên và có nhu cầu mang đồ hoặc hỗ trợ đi lại nào cần lưu ý. Nếu cần dùng xe lăn, hãy nêu loại/kích thước xe đang sử dụng và cách tiếp cận dự kiến để đối chiếu cả cửa, cabin và lối đi; chỉ nêu tải trọng mong muốn chưa trả lời được các câu hỏi đó.

Với nhà đang xây, gửi bản vẽ đang được dùng để thi công và ghi rõ các thay đổi tại hiện trường nếu có. Với nhà đã ở mà không còn bản vẽ, cứ ghi đúng tình trạng này và cung cấp ảnh; không cần tự vẽ lại kết cấu để làm hồ sơ có vẻ đầy đủ. Đồng thời chỉ ra phần gia đình muốn giữ, chẳng hạn cầu thang, cửa phòng hoặc lối đi chính.

Ảnh toàn cảnh nên có trước ảnh chi tiết. Đặt tên theo tầng và hướng nhìn để người đọc hiểu chúng liên quan thế nào. Chỉ chụp từ nơi đứng an toàn; không leo vào giếng, tự mở khu vực thiết bị hoặc tiếp cận phần cao để lấy đủ ảnh.

Mẫu tin nhắn gửi trước buổi trao đổi

Nhà tôi ở …, hiện đang xây/đang sử dụng. Tôi muốn thang phục vụ các tầng …, vị trí dự kiến là …. Người dùng chính và nhu cầu cần lưu ý là …. Những phần tôi muốn giữ gồm …. Tôi gửi kèm ảnh theo từng tầng và bản vẽ hiện có; số đo tự đo được ghi trên ảnh. Nhờ Anh Khang trao đổi phương án giếng khung thép, phần bao che và các hạng mục cần làm rõ để dự toán.

Các chỗ trống trong mẫu dành cho anh chị điền thông tin nhà mình. Sau buổi khảo sát, nên có một bản ghi thống nhất: phương án nào tiếp tục xem xét, số đo nào đã kiểm, vấn đề nào cần người phụ trách kết cấu đánh giá và ai sẽ cập nhật bản vẽ. Nếu còn điểm chưa kết luận được, ghi rõ việc cần làm để giải quyết điểm đó.

Dự toán khung thép cần tách những hạng mục nào?

Một dự toán có thể đối chiếu phải dẫn được về phương án cụ thể và chỉ rõ ranh giới công việc. Trước khi nhìn tổng tiền, kiểm tên công trình hoặc mã phương án, bản vẽ/phiên bản dùng để tính, cấu hình thang, các tầng phục vụ, phần bao che và mức hoàn thiện. Nếu những đầu vào này khác nhau, hãy yêu cầu làm rõ khác biệt trước khi kết luận bên nào có giá thấp hơn.

Dùng bảng dưới để đánh dấu đã gồm / chưa gồm / cần xác định trong từng báo giá. Với phần giao riêng, ghi luôn bên thực hiện; không để một hạng mục vừa bị bỏ sót ở hai gói, vừa không có ai nhận.

Ví dụ đối chiếu phạm vi: phương án A gồm khung và vách kính; phương án B mới gồm gia công, lắp khung. Tổng tiền B thấp hơn chưa cho biết phương án hoàn chỉnh nào thấp hơn. Cần bổ sung phần bao che và các việc còn thiếu của B, rồi đối chiếu tiếp điều kiện vận chuyển, hoàn trả và thuế trên cùng mức hoàn thiện. Đây là ví dụ đọc báo giá, không phải báo giá hoặc hồ sơ một khách hàng.

Khi cần tính ngân sách ban đầu, anh chị có thể ghi thành các nhóm: thiết bị thang; khung và bao che; xây dựng/hoàn trả; phần khác đã được xác nhận. Sau đó đánh dấu từng nhóm đã nằm trong gói nào để tránh cộng hai lần. Phần chưa có cơ sở tính cần để riêng kèm việc phải xác nhận, không mặc định bằng không và cũng không tự thêm một tỷ lệ chung.

Bảng tính báo giá Anh Khang hỗ trợ tham khảo phần thiết bị theo cấu hình hiện hành. Giá trong bảng tính đã bao gồm VAT, chưa gồm chi phí xây giếng thang; giá chính xác cần khảo sát thực tế. Khi phối hợp với báo giá khung hoặc xây dựng từ nguồn khác, đọc thuế và phạm vi của từng nguồn, không cộng VAT lần nữa vào kết quả bảng tính.

Chỉ biết số tầng chưa đủ để chốt giá khung: còn chiều cao thực, phương án khung, mặt bao che, mức hoàn thiện và điều kiện công trình cần đưa vào hồ sơ. Đầu ra nên yêu cầu là dự toán có phần việc và cơ sở tính rõ, kèm danh sách còn phải xác nhận trước khi chuyển thành giá chốt.

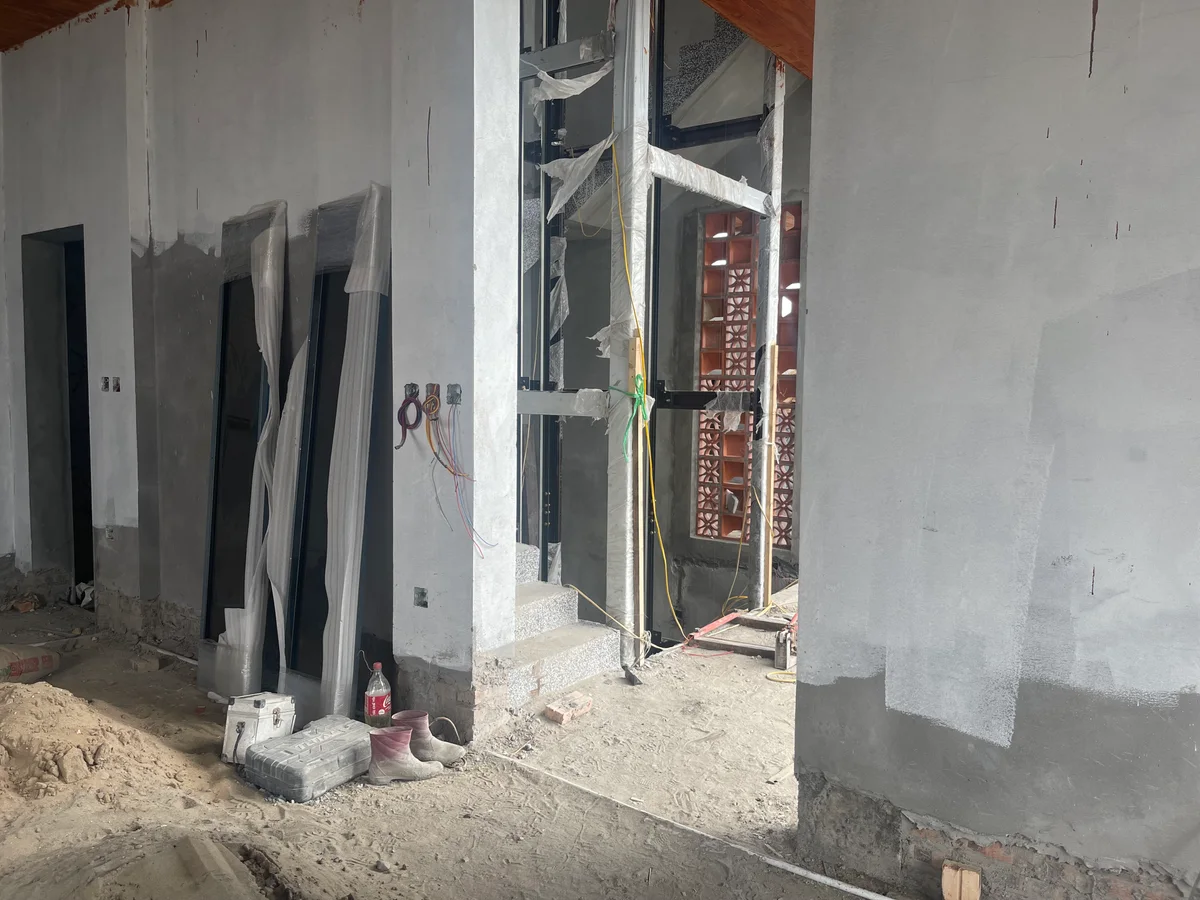

Những điểm cần chốt trước khi thi công

Trước khi đặt gia công, cần thống nhất một phương án mà phần nhà, khung và thiết bị cùng làm theo, có người chịu trách nhiệm xác nhận từng phần. Bản vẽ đẹp hoặc báo giá đã ký chưa tự giải quyết những điểm giao nhau giữa các đơn vị.

1. Đúng phiên bản hồ sơ: bản vẽ phải thể hiện được vị trí thang, ranh kích thước, cửa tại các tầng, phần hoàn thiện và các điều kiện lắp đặt của cấu hình đã chọn. Khi có bản sửa, xác định bản nào thay bản nào và chuyển cho các bên liên quan.
2. Móng, dầm và trách nhiệm kết cấu: trên hồ sơ đúng công trình, chỉ rõ phần móng/nền, dầm/sàn và vị trí liên kết khung nào cần đánh giá. Yêu cầu bên cung cấp thang nêu điều kiện lắp đặt của cấu hình đã chọn; ghi rõ ai phụ trách đánh giá kết cấu nhà, ai xác nhận phương án khung và liên kết, cùng bản vẽ/phiên bản làm căn cứ trước khi gia công hoặc can thiệp. Chỉ người phụ trách kết cấu mới có cơ sở kết luận sau khi kiểm hiện trạng và hồ sơ; ảnh hoặc số đo ô trống không chứng minh khả năng chịu lực. Không tự cắt dầm, sàn hoặc đặt neo theo ảnh mẫu.
3. Các điểm tiếp giáp có bên nhận việc: phần khung gặp sàn, tường, trần, vách và cửa do ai xử lý; bên nào kiểm phần việc trước khi đội tiếp theo vào làm. Việc này cần thống nhất trước khi một bên hoàn thiện kín khu vực bên khác còn cần tiếp cận.
4. Điều kiện sử dụng vị trí lắp đã được xem xét: ở giếng trời hoặc ngoài nhà, yêu cầu làm rõ phương án xử lý nước, nắng, nhiệt và khả năng tiếp cận vệ sinh, bảo trì theo vị trí thực. Vách nhìn đẹp chưa trả lời hết các việc này.
5. Bàn giao và thay đổi có cách xử lý: hồ sơ nào bàn giao, ai tiếp nhận, phần hoàn trả đến đâu, thay đổi nào cần cập nhật bản vẽ/báo giá và ai xác nhận trước khi thực hiện.

Một cách kiểm đơn giản là yêu cầu các bên cùng chỉ trên bản vẽ: “Phần này ai làm, theo bản nào, giao cho bên tiếp theo ở trạng thái nào?”. Câu trả lời rõ giúp anh chị theo dõi công việc ngay cả khi không đọc được toàn bộ chi tiết kỹ thuật.

Giải đáp thêm trước khi triển khai

Thang máy kính có phải lúc nào cũng là giếng khung thép?

Không. “Kính” mô tả vật liệu ở cabin, vách giếng hoặc cả hai; tên gọi này chưa nói đầy đủ cách làm kết cấu giếng. Khi xem một mẫu, hãy hỏi riêng phần nào dùng kính, giếng được làm theo phương án nào và mỗi phần có nằm trong gói đang báo hay không. Bài phân biệt các phần của thang máy kính giúp làm rõ yêu cầu hoàn thiện trước khi chọn mẫu.

Đã có khung rồi có đặt thang máy sau được không?

Có thể xem xét phương án tận dụng, nhưng cần đối chiếu khung đang có với thiết bị định lắp trước khi đặt hàng. Gửi bản vẽ và thông tin về phần đã thi công; nếu thiếu hồ sơ, ghi rõ để xác định cách kiểm bổ sung. Kết quả cần nhận là phần có thể giữ, phần phải điều chỉnh và cơ sở xác nhận sự phù hợp. Kích thước lọt lòng nhìn có vẻ đủ không chứng minh khung đáp ứng cấu hình mới.

Khi trao đổi tiến độ, cần chốt mốc bắt đầu từ đâu?

Hãy yêu cầu báo tiến độ gắn với các mốc cụ thể: chốt hồ sơ, đáp ứng điều kiện hợp đồng, bàn giao mặt bằng, đưa vật tư vào, lắp dựng, phối hợp lắp thiết bị và hoàn trả. Phải nói rõ phần việc nào chỉ bắt đầu sau khi bên trước bàn giao và điều kiện nào còn chưa đáp ứng. Nhờ vậy, anh chị biết một thời hạn đang tính từ lúc nào, thay vì hiểu rằng số ngày báo miệng luôn bắt đầu ngay hôm trao đổi.

Bước tiếp theo cho ngôi nhà của anh chị

Chuẩn bị ảnh và thông tin ở phần khảo sát, rồi gửi Zalo Anh Khang hoặc gọi 0974 558 223. Nêu rõ anh chị muốn so phương án mới, kiểm phần khung đã có hay đối chiếu một dự toán; gửi kèm bản vẽ/báo giá đang sử dụng nếu có để cuộc trao đổi đi đúng việc.

Các nội dung liên quan

• Thang máy gia đình: xác định nhu cầu và nhóm phương án trước khi chọn cấu hình.
• Kích thước thang máy: đọc riêng các kích thước giếng, cabin và cửa.
• Thang máy kính: phân biệt phần kính của cabin và giếng.
• Vách kính và lồng kính: tiếp tục đối chiếu phần bao che và hoàn thiện.
• Báo giá thang máy: tham khảo cấu hình thiết bị để phối hợp với dự toán khung.

Phạm vi bài: hướng dẫn chuẩn bị và đối chiếu phương án. Kích thước thi công, kết cấu và điều kiện lắp đặt phải theo hồ sơ của công trình cụ thể.
