OH thang máy: chiều cao đỉnh giếng và cách kiểm tra hiện trạng
OH là khoảng không phía trên tầng dừng trên cùng của thang. Với nhà có tum, cần xác định thang dừng ở tum hay tầng dưới trước khi đọc OH; sau đó đối chiếu cốt sàn, đỉnh giếng, vật cản và cấu hình thiết bị trong cùng bản vẽ.
Đơn vị biên soạn: Thang Máy Anh Khang
Cập nhật nội dung:
Điểm cần nhớ trước khi chọn phương án
- OH tính từ cốt sàn hoàn thiện tầng dừng trên cùng đến mặt dưới đỉnh giếng theo bản vẽ, không phải chiều cao toàn bộ ngôi nhà.
- Hai cấu hình cáp kéo không phòng máy 350/450 kg đang tham khảo có OH 4200 mm; không suy rộng sang công nghệ khác.
- Dầm, mái, đường ống hoặc bể nước gần vị trí giếng cần được ghi nhận để kiểm tra khoảng không khả dụng.
Bảng tham khảo hai cấu hình 350 kg và 450 kg
Nguồn: bảng thông số 350/450 kg và công cụ thiết kế hiện tại của Anh Khang, đối chiếu ngày 07/09/2026. Phạm vi: cấu hình cáp kéo không phòng máy, giếng xây/bê tông, đối trọng sau, cửa CO 2 cánh. Đây là số tham khảo, không phải bản vẽ thi công hoặc mức tối thiểu cho mọi dòng thang.
| Thông số | 350 kg | 450 kg |
|---|---|---|
| Giếng thông thủy (rộng × sâu) | 1500 × 1500 mm | 1600 × 1600 mm |
| Cabin (rộng × sâu) | 1100 × 900 mm | 1200 × 1000 mm |
| Cửa CO 2 cánh (rộng thông thủy) | 700 mm | 750 mm |
| PIT tham khảo | 600 mm | 600 mm |
| OH tham khảo | 4.200 mm | 4.200 mm |
Kích thước cuối cùng phải xác nhận theo khảo sát và bản vẽ riêng. Không suy từ tải trọng ra khả năng chở xe lăn/cáng hoặc lấy các số trên để tự chỉnh thiết bị và kết cấu.

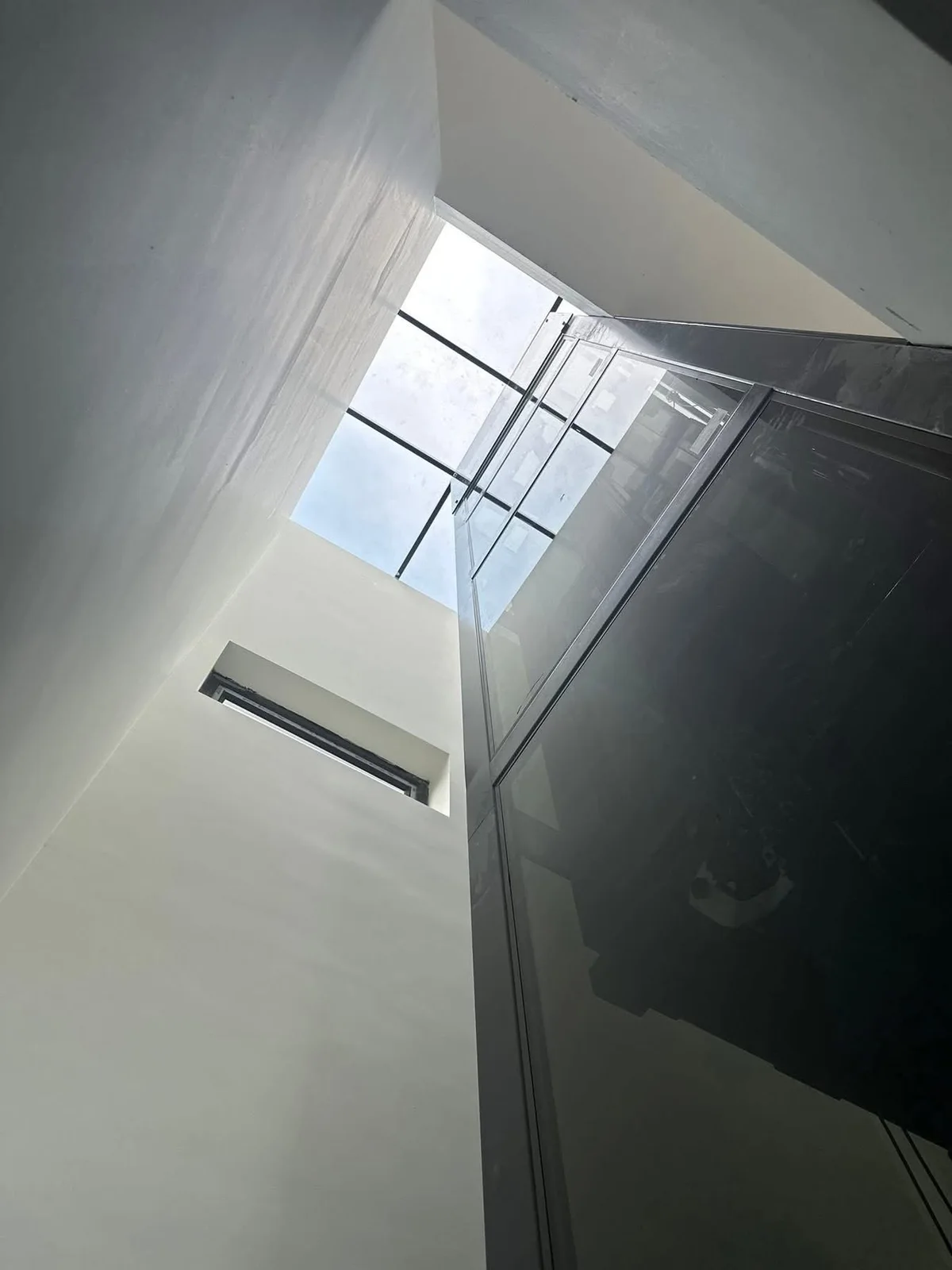

Phân biệt OH, chiều cao tầng và phòng máy
Chiều cao tầng thường mô tả khoảng cách giữa các cao độ sàn, còn OH bắt đầu tại cốt sàn hoàn thiện của tầng dừng trên cùng và kết thúc ở mặt dưới đỉnh giếng theo bản vẽ thang.
Phòng máy là không gian bố trí thiết bị riêng nếu phương án có phòng máy. Không cộng hoặc trừ một chiều cao phòng máy cố định để suy ra OH của cấu hình khác.
Với thang không phòng máy, thiết bị có thể nằm trong giếng. Việc bỏ phòng máy riêng không có nghĩa khoảng không phía trên cabin được bỏ hoặc thu nhỏ tùy ý.

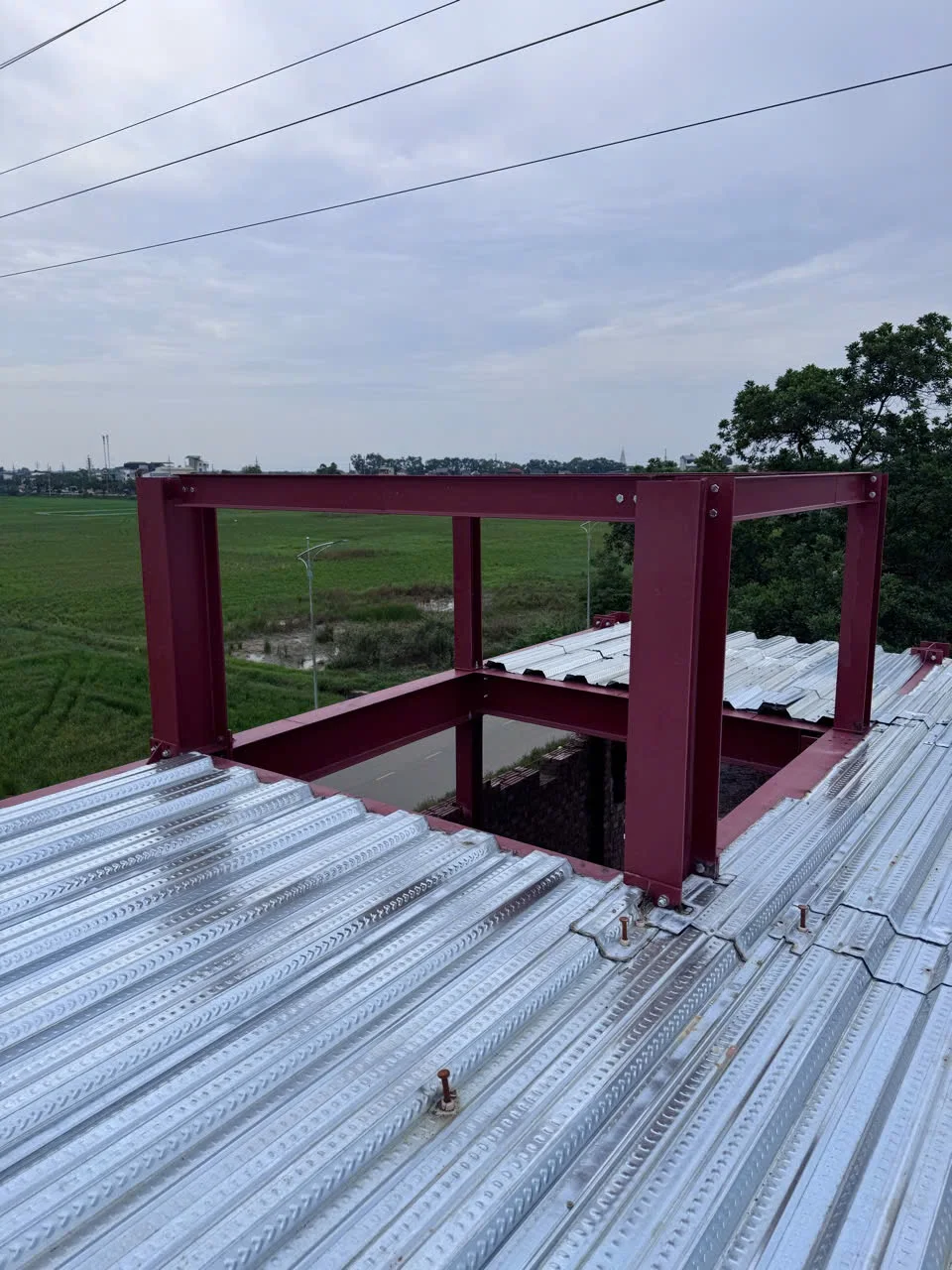

Ghi nhận hiện trạng mái và tầng dừng cuối
Ví dụ nhà có tum: nếu thang dừng tại tum, mốc bắt đầu đọc OH là cốt sàn hoàn thiện của điểm dừng tại tum. Nếu thang chỉ dừng ở tầng dưới, mốc bắt đầu là cốt sàn hoàn thiện tầng dừng đó; không lấy sàn tum hoặc chiều cao tum thay cho OH. Ở cả hai trường hợp, cần đối chiếu mặt dưới đỉnh giếng, mái và dầm tại vị trí dự kiến đặt thang trên bản vẽ của cấu hình thiết bị.
- Ghi rõ tum có phải điểm dừng của thang; xác định cốt sàn hoàn thiện của tầng dừng trên cùng, không nhầm với sàn thô.
- Gửi bản vẽ mặt cắt hoặc ảnh chụp từ vị trí an toàn, chỉ rõ vùng dự kiến bố trí giếng.
- Ghi nhận dầm, mái nghiêng, đường ống, bể nước hoặc thiết bị có thể ảnh hưởng không gian giếng.
- Không leo lên mái, lên nóc cabin hoặc vào giếng đang vận hành để tự đo; để kỹ thuật kiểm tra các vị trí khó tiếp cận.
Nhà thiếu OH: chưa chốt cách sửa từ số đo sơ bộ
Trước hết cần xác minh mốc đo và yêu cầu của đúng thiết bị. Đơn vị chuyên môn sẽ xem xét phương án bố trí và cấu hình trong điều kiện thực tế, thay vì kết luận chỉ từ tải trọng hoặc chiều cao tầng.
Không tự hạ chiều cao cabin, thay thiết bị an toàn, cắt dầm, nâng mái hay di dời bể nước để đạt một số OH tham khảo. Những thay đổi này cần được đánh giá và thống nhất trong hồ sơ phù hợp của công trình.
Nếu phải thay vị trí hoặc tầng dừng dự kiến, cần xem lại toàn bộ hành trình sử dụng, không chỉ phần khoảng không phía trên.

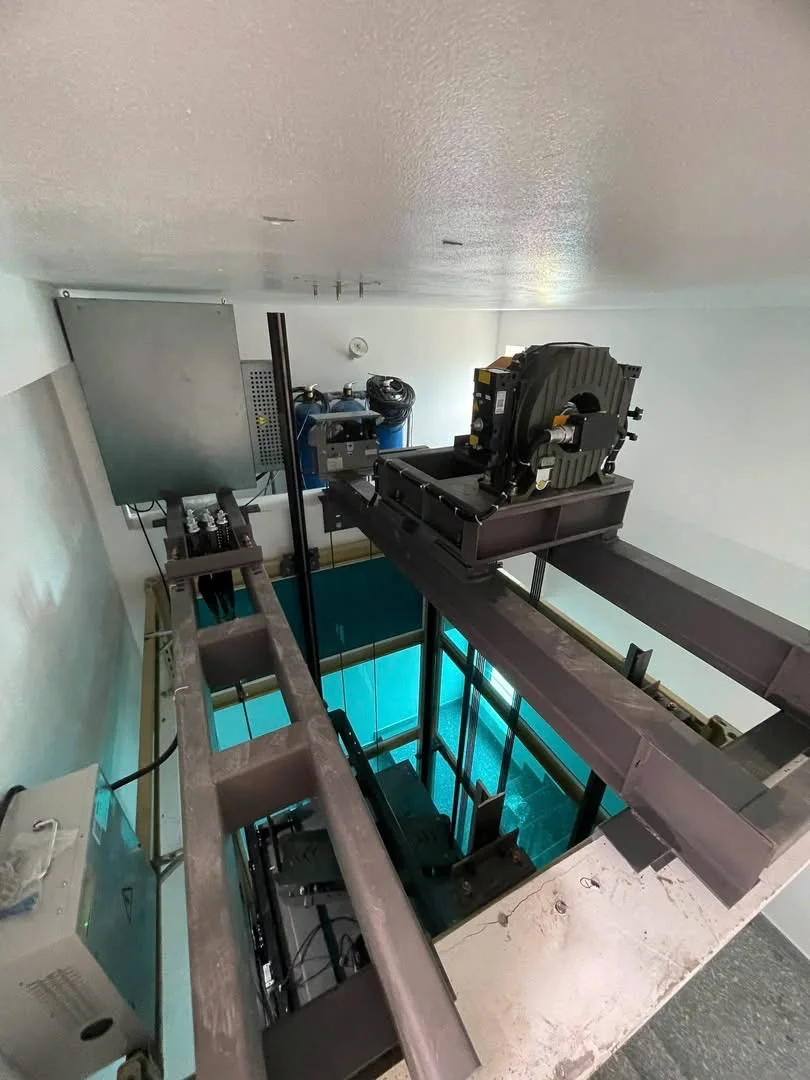

Nội dung cần xác nhận trước khi hoàn thiện mái
- Cấu hình thiết bị và yêu cầu OH tương ứng trên bản vẽ của phương án được chọn.
- Cốt sàn hoàn thiện tầng dừng cuối, mặt dưới đỉnh giếng và vật cản liên quan.
- Sự phối hợp giữa bản vẽ thang và bản vẽ kiến trúc, kết cấu, đường kỹ thuật.
- Trách nhiệm kiểm tra hiện trạng trước khi đưa thiết bị vào lắp đặt.
Câu hỏi thường gặp
OH thang máy 350 kg và 450 kg là bao nhiêu?
OH tham khảo trong bảng Anh Khang là 4200 mm cho hai cấu hình cáp kéo không phòng máy 350/450 kg nêu trên. Không dùng con số này làm mức tối thiểu cho mọi model; bản vẽ công trình là căn cứ chốt.
OH có phải chiều cao tầng trên cùng không?
Không nhất thiết. OH có mốc bắt đầu và kết thúc theo bản vẽ thang, còn chiều cao tầng mô tả cao độ của tầng. Cần kiểm tra cả mái, dầm và khoảng không tại vị trí giếng.
Nhà có tum thì OH tính từ sàn tum hay tầng dưới?
Tùy điểm dừng trên cùng của thang: nếu thang dừng tại tum, lấy cốt sàn hoàn thiện điểm dừng tại tum; nếu thang chỉ dừng ở tầng dưới, lấy cốt sàn hoàn thiện tầng dừng đó. Điểm kết thúc là mặt dưới đỉnh giếng theo bản vẽ; cần kiểm mái, dầm và yêu cầu của đúng cấu hình thiết bị. Có tum không tự chứng minh đủ OH.
Thiếu OH có thể hạ cabin hoặc nâng mái ngay không?
Không nên quyết định như vậy từ số đo sơ bộ. Cần đánh giá thiết bị, kết cấu và phương án công trình; không tự thay đổi cabin, bộ phận an toàn hoặc kết cấu nhà.
Có thể lấy OH của thang trục vít áp dụng cho thang cáp kéo không?
Không. Các phương án có cách bố trí và yêu cầu thiết bị khác nhau. Chỉ sử dụng thông số được xác nhận cho đúng model/cấu hình dự kiến lắp.
Gửi mặt bằng để trao đổi phương án phù hợp
Chuẩn bị vị trí công trình, số tầng dừng, bản vẽ hoặc ảnh hiện trạng chụp an toàn. Chỉ gửi thông tin cần thiết; che thông tin cá nhân không liên quan. Lịch khảo sát cần được hai bên xác nhận.
