Hố pit thang máy: sâu bao nhiêu, đo từ đâu, không đào được thì sao?
Đơn vị xuất bản: Thang Máy Anh Khang · Cập nhật:
Hố pit là một trong ba số cần kiểm trước khi lắp thang cho nhà đang ở, cùng OH và ô trống cho giếng. Trang nhà xây lâu rồi, giờ lắp thêm thang máy có được không? đi qua cả ba số; trang này nói riêng phần hố pit.
Hố pit là gì, đo từ đâu tới đâu?
Hố pit là phần giếng thang nằm dưới sàn tầng dừng thấp nhất. Độ sâu hố pit tính từ sàn hoàn thiện tầng dừng thấp nhất xuống đáy hố theo bản vẽ.

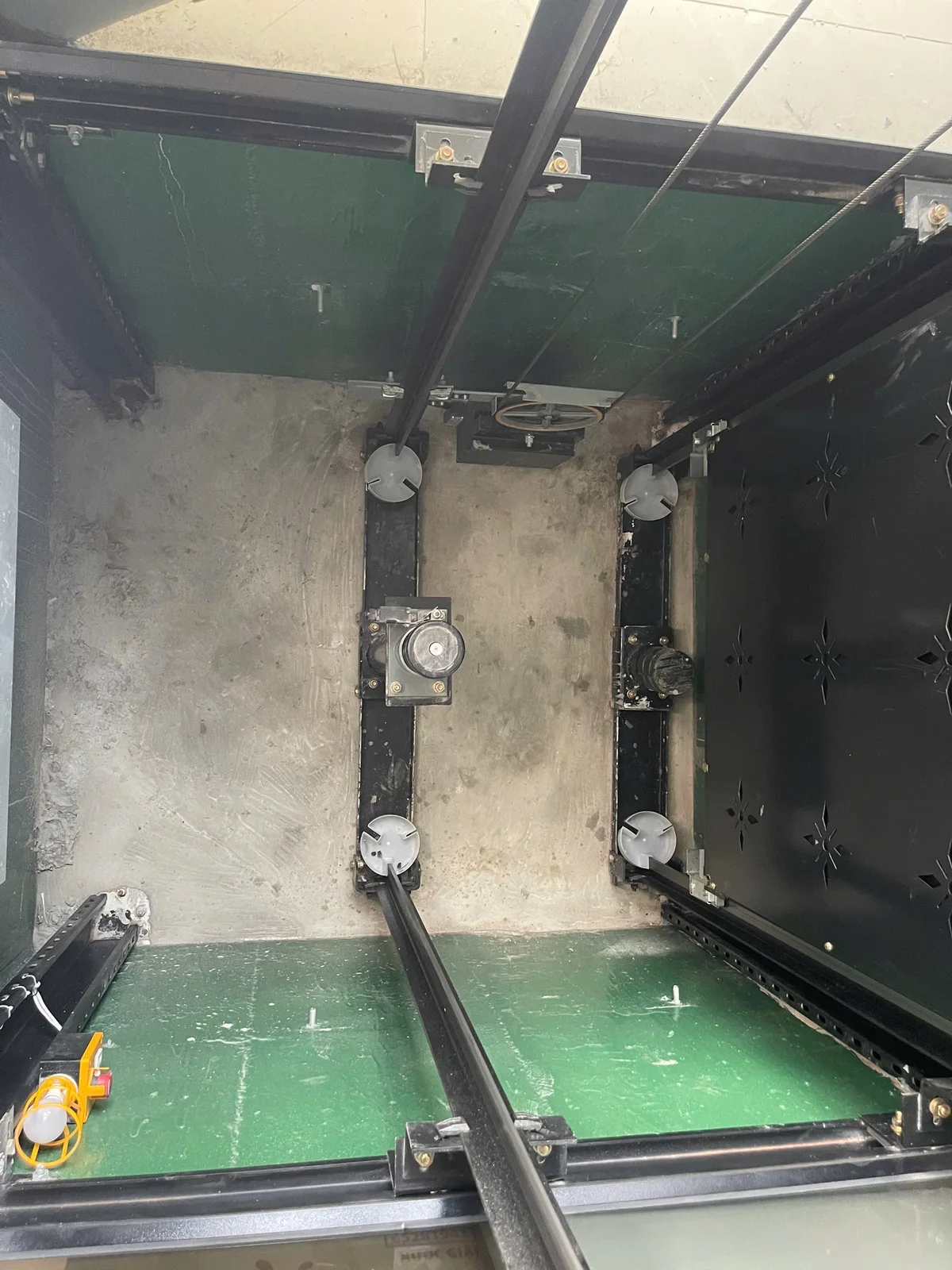

Ở đáy hố pit có ray và cụm đệm của thang. Vì vậy hố pit cần đủ sâu theo bản vẽ thiết bị, và phải khô.
Mốc đo là sàn hoàn thiện, không phải sàn thô. Nhà chưa lát sàn tầng thấp nhất, hoặc đáy hố chưa hoàn thiện, thì ghi rõ đang đo từ mốc nào. Không lấy số đo từ sàn thô rồi coi đó là độ sâu cuối cùng.
Hố pit thang máy gia đình sâu bao nhiêu?
Thang cáp kéo cần hố pit 600–1400 mm tùy cấu hình. Hai cấu hình đã đối chiếu trong bảng thông số Anh Khang, thang 350 kg và 450 kg, cùng có hố pit tham khảo 600 mm.
| Tải trọng | Số người tham khảo | Giếng thông thủy (rộng × sâu) | Hố pit tham khảo | OH tham khảo |
|---|---|---|---|---|
| 350 kg | 4–5 người | 1500 × 1500 mm | 600 mm | Từ 4200 mm |
| 450 kg | 6–7 người | 1600 × 1600 mm | 600 mm | Từ 4200 mm |
Cấu hình: thang cáp kéo không phòng máy, giếng xây hoặc bê tông, đối trọng sau, cửa CO 2 cánh. Số đối chiếu bảng thông số Anh Khang ngày 07/09/2026.
600 mm là số tham khảo của hai cấu hình trên, không phải mức chung cho mọi thang. Tải trọng khác, hoặc cùng tải nhưng khác cấu hình, thì kỹ thuật chốt độ sâu theo bản vẽ khi khảo sát.
Kích thước và giá cuối cùng theo bản vẽ sau khảo sát.
Hố pit chỉ đào được 60 cm có đủ không? 600 mm (60 cm) là đầu dưới của dải 600–1400 mm. Với thang 350 kg hoặc 450 kg theo bảng trên thì khớp số tham khảo; độ sâu cuối vẫn theo bản vẽ của bộ thang. Dưới 600 mm là thấp hơn mức thang cáp kéo cần; Anh Khang không hứa hố pit dưới mức này, kỹ thuật khảo sát rồi mới trả lời lắp được hay không.
Giếng, cabin và cửa theo tải trọng có ở trang ô trống nhà tôi lắp được thang tải bao nhiêu?.
Thang không phòng máy có cần hố pit không?
Có. "Không phòng máy" chỉ nói máy kéo nằm trong khoảng OH ở đỉnh giếng, không có phòng máy riêng. Thang cáp kéo vẫn cần hố pit dưới tầng dừng thấp nhất.
Anh Khang chỉ lắp thang cáp kéo: dòng phổ biến, chạy êm và nhanh, dùng cho các toà nhà cao tầng. Anh Khang đi sâu một dòng, nên không làm thang không hố pit và không hứa hố pit dưới 600 mm.
Trên mạng có nơi giới thiệu thang chỉ cần hố rất nông hoặc không cần hố. Đó là dòng thang khác, không phải thang cáp kéo; trang này chỉ nói phạm vi của thang cáp kéo Anh Khang lắp.
Phía trên giếng, thang cáp kéo cần OH (khoảng từ sàn tầng dừng trên cùng tới đỉnh giếng) từ 4200 mm. Cách đo có ở trang OH bao nhiêu thì đủ, đo tới đâu?

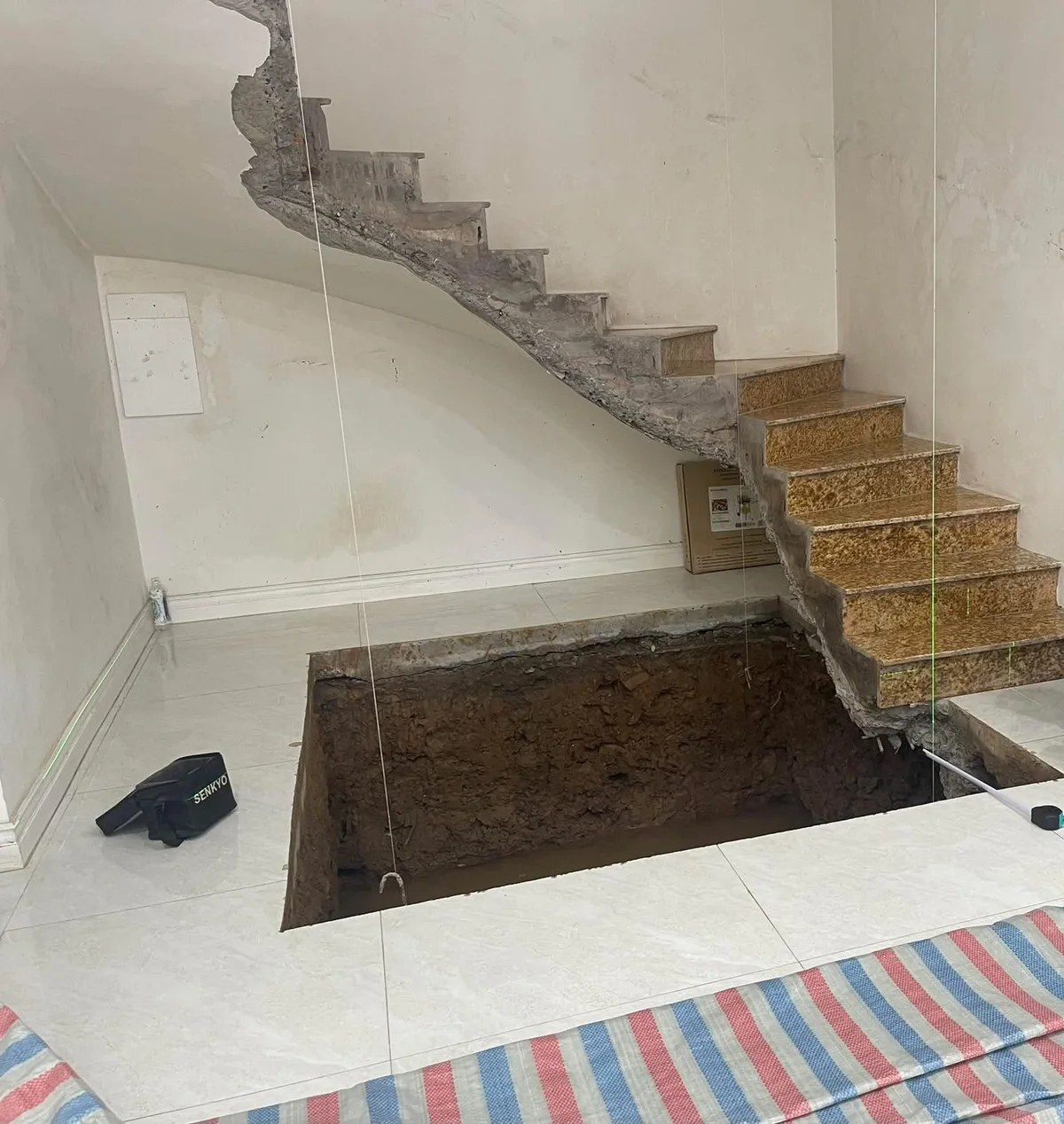

Nhà đang ở không đào được hố pit thì sao?
Cần khảo sát trước khi trả lời. Kỹ thuật xem hiện trạng tại vị trí định đặt giếng rồi nói rõ lắp được hay không. Nếu không bố trí được hố pit cho thang cáp kéo, Anh Khang sẽ nói thẳng là không nhận lắp, không đưa ra hố pit dưới mức thang cần.
Khi khảo sát, kỹ thuật kiểm:
- móng nhà và kết cấu sát vị trí giếng;
- bể nước ngầm, bể tự hoại, đường ống đi qua chỗ định đào;
- mực nước ngầm và dấu hiệu thấm, ngập ở tầng thấp nhất.
Gửi trước những gì anh chị biết: vị trí móng, bể ngầm, đường ống; ảnh khu vực định đặt thang; chỗ đã thấy thấm. Ảnh giúp kỹ thuật biết cần kiểm gì, không thay cho đánh giá kết cấu tại chỗ.
Cách đào và trình tự thi công hố pit trong nhà đang ở do kỹ thuật chốt sau khi xem hiện trạng tại vị trí giếng. Trước đó, không tự cắt móng, đào thử sát kết cấu hay đặt bơm theo hướng dẫn chung.
Số hố pit cho kiến trúc sư và kỹ sư kết cấu
Nhà đang thiết kế thì vẽ hố pit cùng bản vẽ móng, kèm tải thang truyền xuống đáy hố và tiêu chí chống thấm. Độ sâu lấy theo bảng thông số Anh Khang ở mục trên; phản lực, chống thấm và tiếp địa theo bản vẽ tư vấn hố xây của Anh Khang cho thang cáp kéo không phòng máy, đối trọng sau, cửa CO 2 cánh.
| Hạng mục | Số cần có trong bản vẽ |
|---|---|
| Độ sâu hố pit | 600–1400 mm tùy cấu hình; thang 350 kg, 450 kg tham khảo 600 mm |
| Mốc tính độ sâu | Sàn hoàn thiện tầng dừng thấp nhất |
| Phản lực đáy hố pit (tham khảo) | R1 6000 kg, R2 4500 kg, không tác dụng đồng thời |
| Chống thấm đáy hố pit | Khoan sâu 120 mm không thấm nước; nếu thấm, chủ đầu tư chống thấm lại |
| Tiếp địa | Dây đồng phi 6 nối từ đáy hố pit dọc giếng, đầu nối bu lông M10 |
Phản lực R1, R2 là số tham khảo theo bản vẽ tư vấn hố xây Anh Khang, số cuối theo hồ sơ máy khi khảo sát. Độ dày thành, đáy và thép của hố pit theo thiết kế kết cấu được duyệt của công trình; trang này không đưa số mẫu.
Đáy hố pit làm chống thấm ngay khi thi công. Thế nào là đạt, làm lúc nào, thấm thì làm gì có ở trang hố pit có cần chống thấm không, thấm thì làm gì?

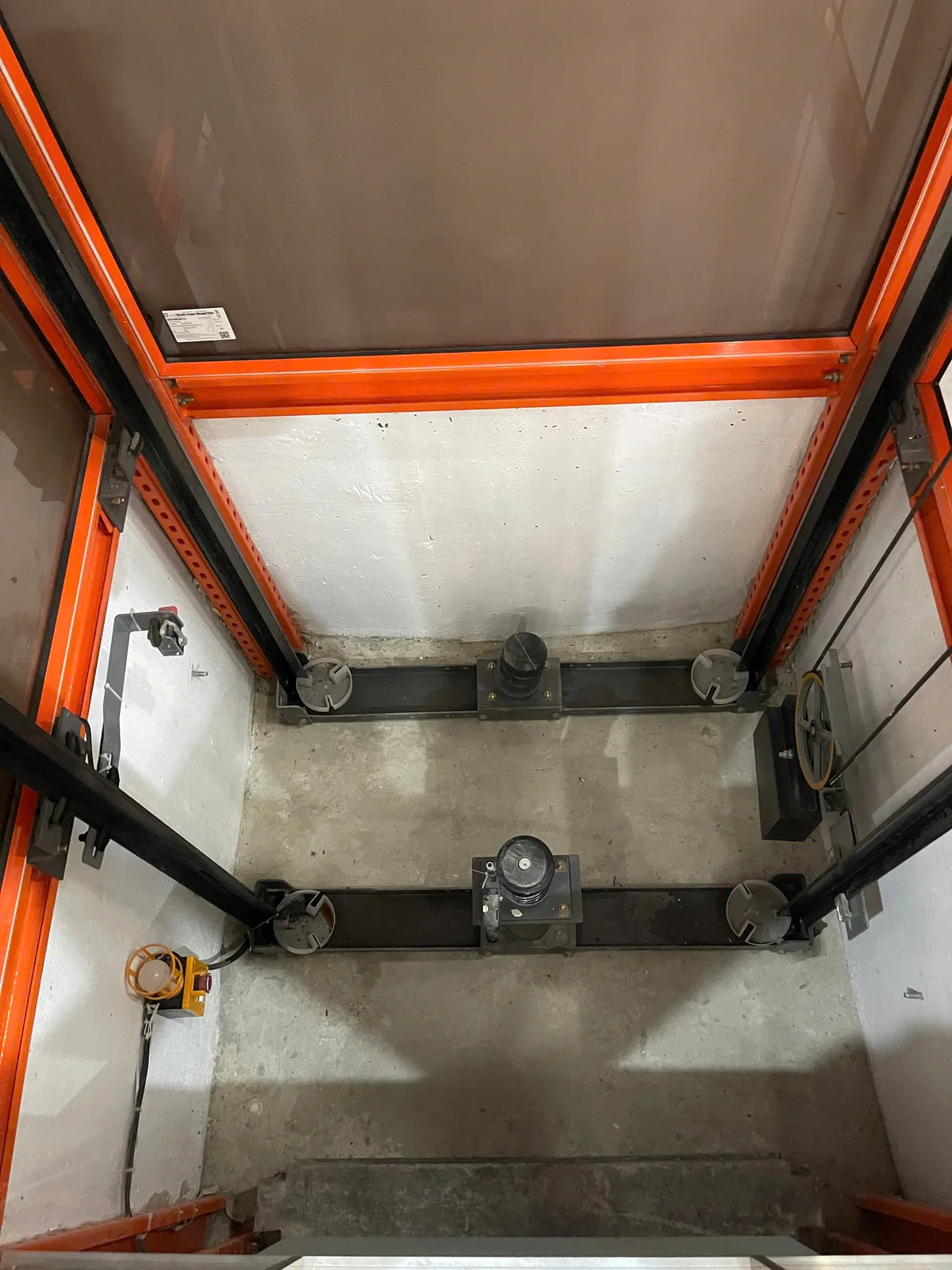

Trước khi thi công hố pit: kiểm bốn việc
Chốt độ sâu theo bản vẽ của đúng bộ thang, rồi mới đào. Bốn việc dưới đây nên xong trước đó.
- Một bộ bản vẽ, một mốc đo. Cốt sàn hoàn thiện tầng dừng thấp nhất, vị trí và kích thước giếng nằm trên cùng bộ bản vẽ.
- Độ sâu theo đúng thang đã chọn. Lấy số hố pit của cấu hình thang dự kiến, không dùng bảng của dòng thang khác.
- Rõ bên làm. Ghi rõ bên làm phần xây hố pit, kết cấu và chống thấm. Hố pit thuộc phần xây giếng thang.
- An toàn khu vực hố. Rào chắn hố đang đào; không xuống hố pit hay giếng đang có thang chạy để tự đo.
Vị trí giếng, và vì thế vị trí hố pit, được chốt sau khi kỹ thuật đi từng tầng, kiểm ở mỗi tầng cửa thang quay ra sảnh hoặc lối đi có sàn.
Độ sâu đi theo thiết bị. Không tự đào nông hơn bản vẽ, không tự rút ngắn giảm chấn hay đổi thiết bị để bù hố pit thiếu.
Hố pit nằm trong chi phí xây giếng. Giá thang của Anh Khang đã bao gồm VAT, chưa gồm chi phí xây giếng thang; giá chính xác cần khảo sát thực tế.
Hố pit đã rõ độ sâu, mốc đo và bên làm thì sang bước chọn thang: hố pit đạt rồi, chọn thang tải nào cho nhà mình?
Hỏi đáp
Hố pit thang máy gia đình sâu bao nhiêu?
Thang cáp kéo của Anh Khang cần hố pit 600–1400 mm tùy cấu hình, tính xuống từ sàn hoàn thiện tầng dừng thấp nhất. Thang 350 kg và 450 kg trong bảng thông số Anh Khang có hố pit tham khảo 600 mm; độ sâu cuối theo bản vẽ của đúng bộ thang.
Hố pit chỉ đào được 60 cm có lắp được thang cáp kéo không?
600 mm là đầu dưới của dải 600–1400 mm và khớp số tham khảo của thang 350 kg, 450 kg. Độ sâu cuối theo bản vẽ khi khảo sát. Dưới 600 mm là thấp hơn mức thang cáp kéo cần; Anh Khang không hứa hố pit dưới mức này.
Nhà cũ không đào được hố pit thì làm thế nào?
Cần khảo sát. Kỹ thuật kiểm móng, bể ngầm, đường ống, mực nước ngầm tại vị trí định đặt giếng rồi trả lời lắp được hay không. Anh Khang chỉ lắp thang cáp kéo cần hố pit, không làm thang không hố pit; nếu không bố trí được hố pit, Anh Khang sẽ nói rõ.
Thang không phòng máy có cần hố pit không?
Có. "Không phòng máy" chỉ nói máy kéo nằm trong khoảng OH ở đỉnh giếng. Thang cáp kéo vẫn cần hố pit 600–1400 mm tùy cấu hình dưới tầng dừng thấp nhất, và OH từ 4200 mm.
Chi phí làm hố pit đã nằm trong giá thang chưa?
Chưa. Hố pit thuộc phần xây giếng thang. Giá thang của Anh Khang đã bao gồm VAT, chưa gồm chi phí xây giếng thang; giá chính xác cần khảo sát thực tế.
