Thang máy kính 450 kg tại Cao Bằng — công trình anh Dục

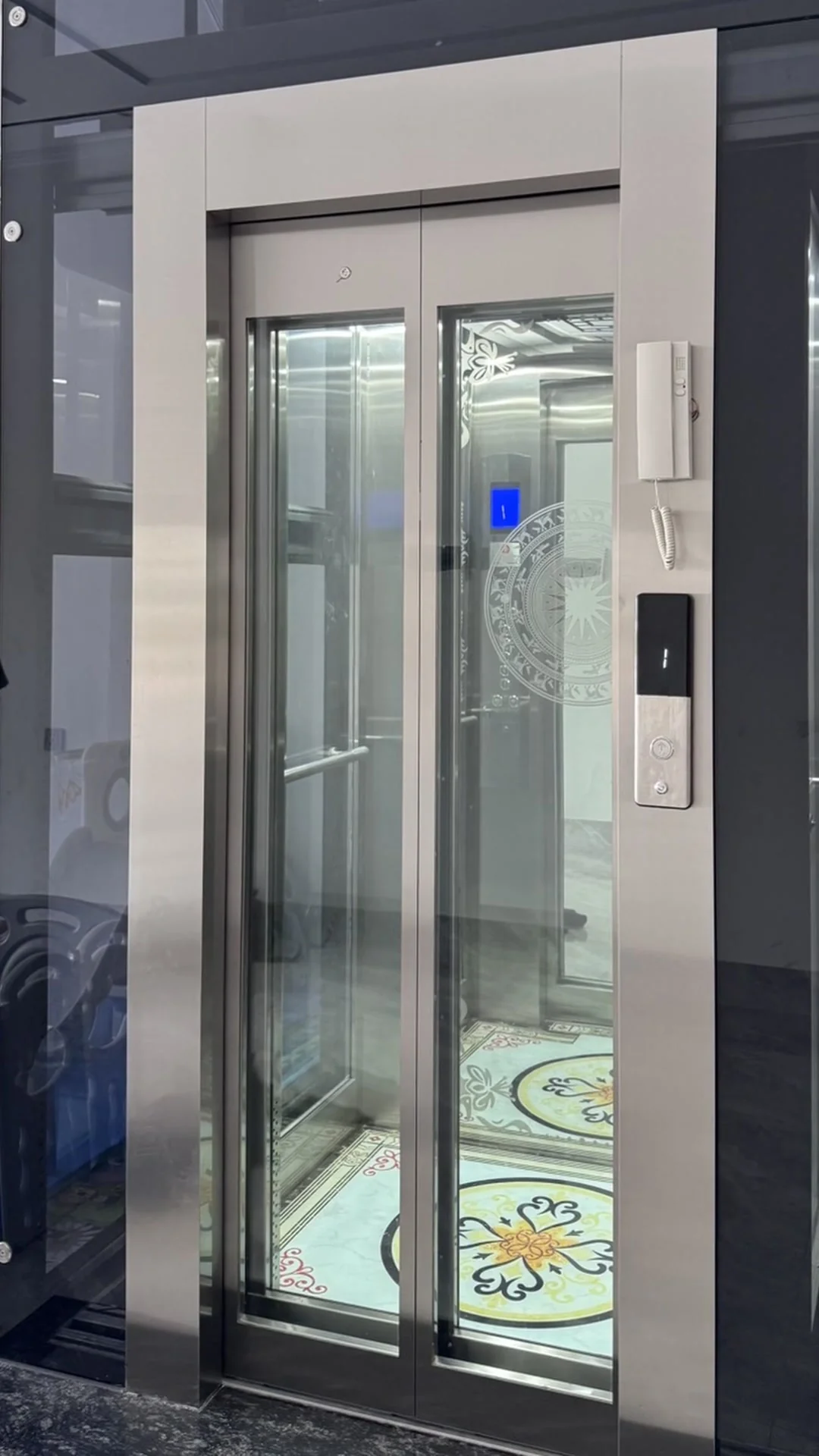

Công trình anh Dục tại phường Đề Thám, Cao Bằng sử dụng thang máy kính tải trọng 450 kg, 5 điểm dừng, bố trí cạnh cầu thang trong nhà. Cấu hình có khung thép kích thước 1.700 × 1.550 mm, phần thông thủy 1.600 × 1.450 mm và cabin 1.200 × 850 × 2.350 mm. Bộ ảnh thực tế dưới đây giới thiệu mặt trước thang máy, tổng thể khung và vách kính, cùng những chi tiết hoàn thiện bên trong cabin.
Khung thép và vách kính cạnh cầu thang

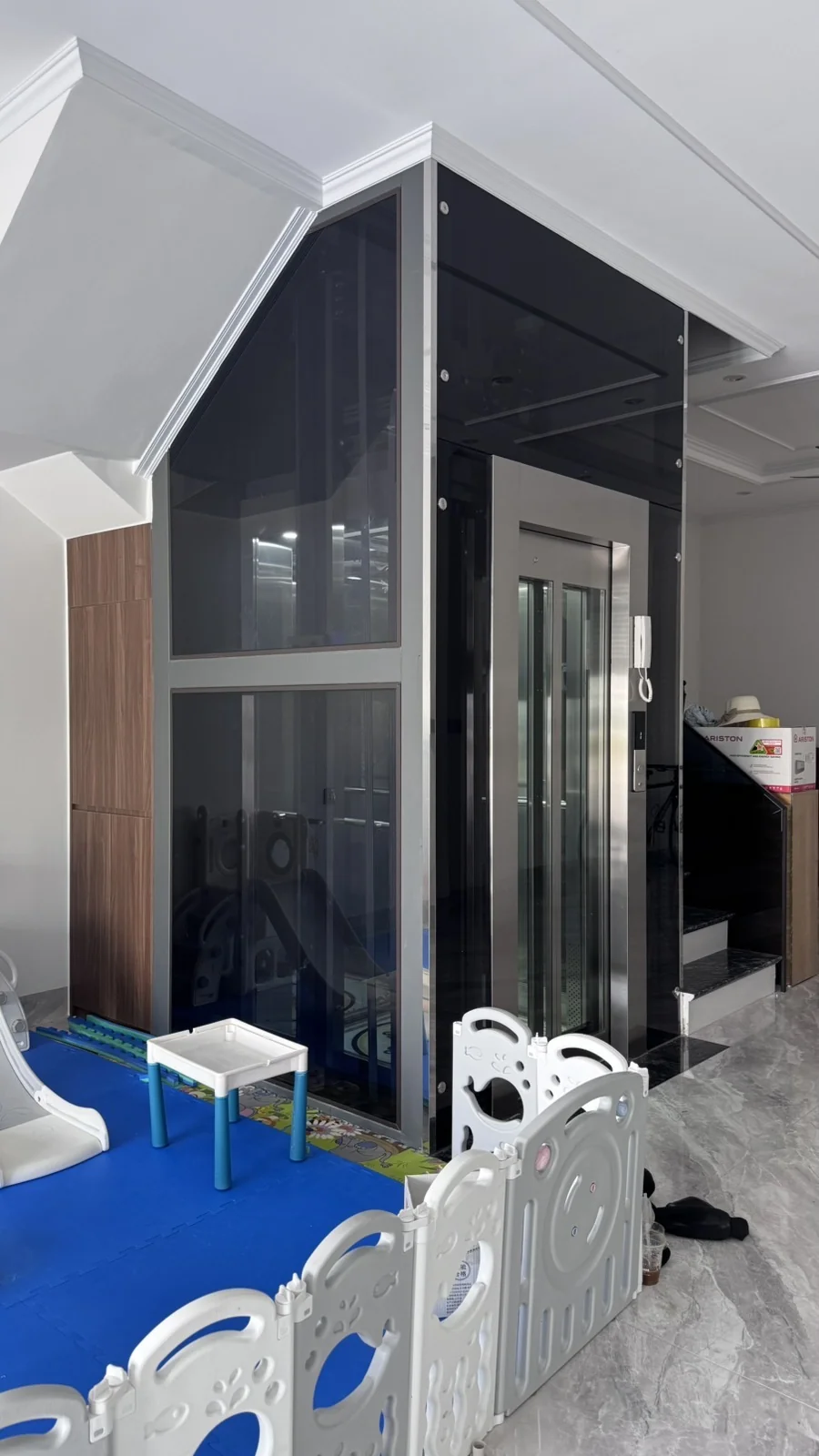

Trong ảnh tổng thể, khung kim loại và các tấm kính bao quanh khu vực thang máy nằm sát cầu thang bộ. Qua vách kính có thể quan sát các chi tiết bên trong giếng thang; các thanh khung tạo thành từng ô kính dọc theo chiều cao.
Khung thép của công trình được chốt mã màu E2720 theo hồ sơ sản xuất. Cửa thang kết hợp inox sọc trắng và kính, đồng bộ với cách hoàn thiện các vách cabin.
Với nhà đang chuẩn bị phương án tương tự, nên phân biệt kích thước khung thép với kích thước thông thủy bên trong. Ở công trình này, hai cặp kích thước lần lượt là 1.700 × 1.550 mm và 1.600 × 1.450 mm. Khi trao đổi mặt bằng, ghi rõ loại kích thước đang đo sẽ giúp việc đối chiếu phương án cụ thể hơn.
Anh/chị có thể xem thêm cách chuẩn bị khảo sát khung thép thang máy và các đặc điểm của thang máy kính.
Thông số cấu hình công trình anh Dục
Bảng dưới đây là thông số được Anh Khang xác nhận theo hồ sơ yêu cầu sản xuất của công trình.
| Hạng mục | Cấu hình |
|---|---|
| Tải trọng | 450 kg |
| Số điểm dừng | 5 điểm dừng, bắt đầu từ tầng 1 |
| Kích thước khung thép | 1.700 × 1.550 mm |
| Kích thước thông thủy | 1.600 × 1.450 mm |
| Kích thước cabin | 1.200 × 850 × 2.350 mm |
| Cửa | CO, kích thước 750 × 2.100 mm |
| Chiều sâu PIT | 1.000 mm |
| Chiều cao tầng 1 / 2 / 3 / 4 | 4.000 / 3.700 / 3.300 / 3.300 mm |
| Tầng 5 + OH | 3.300 + 1.100 mm; đặt máy trên dầm bê tông 3.300 mm theo hồ sơ |
| Mã màu khung thép | E2720 |
| Động cơ và tủ điện | Hồ sơ ghi “Fuji Japan” |
| Đầu cửa / biến tần cửa | Ouling / NICE 900 |
Các kích thước trên thuộc cấu hình riêng của công trình anh Dục. Khi áp dụng cho nhà khác, cần đối chiếu mặt bằng, chiều cao từng tầng, khu vực đỉnh giếng và phương án đặt máy. Tên thiết bị trong hồ sơ không được dùng để suy ra xuất xứ sản xuất.
Để tham khảo nhu cầu theo tải trọng, xem thang máy gia đình 450 kg. Khi dùng công cụ thiết kế thang máy, anh/chị cần chọn lại cấu hình phù hợp với mặt bằng của mình.
Cửa kính, vách cabin và các chi tiết hoàn thiện
Hồ sơ công trình chọn cửa inox sọc trắng bọc kính. Khung bao cửa tại các tầng nhô 15 mm so với mặt khung. Vách hông kết hợp inox sọc trắng, kính và tay vịn; vách sau sử dụng inox sọc cùng inox gương có hoa văn ăn mòn theo mẫu.

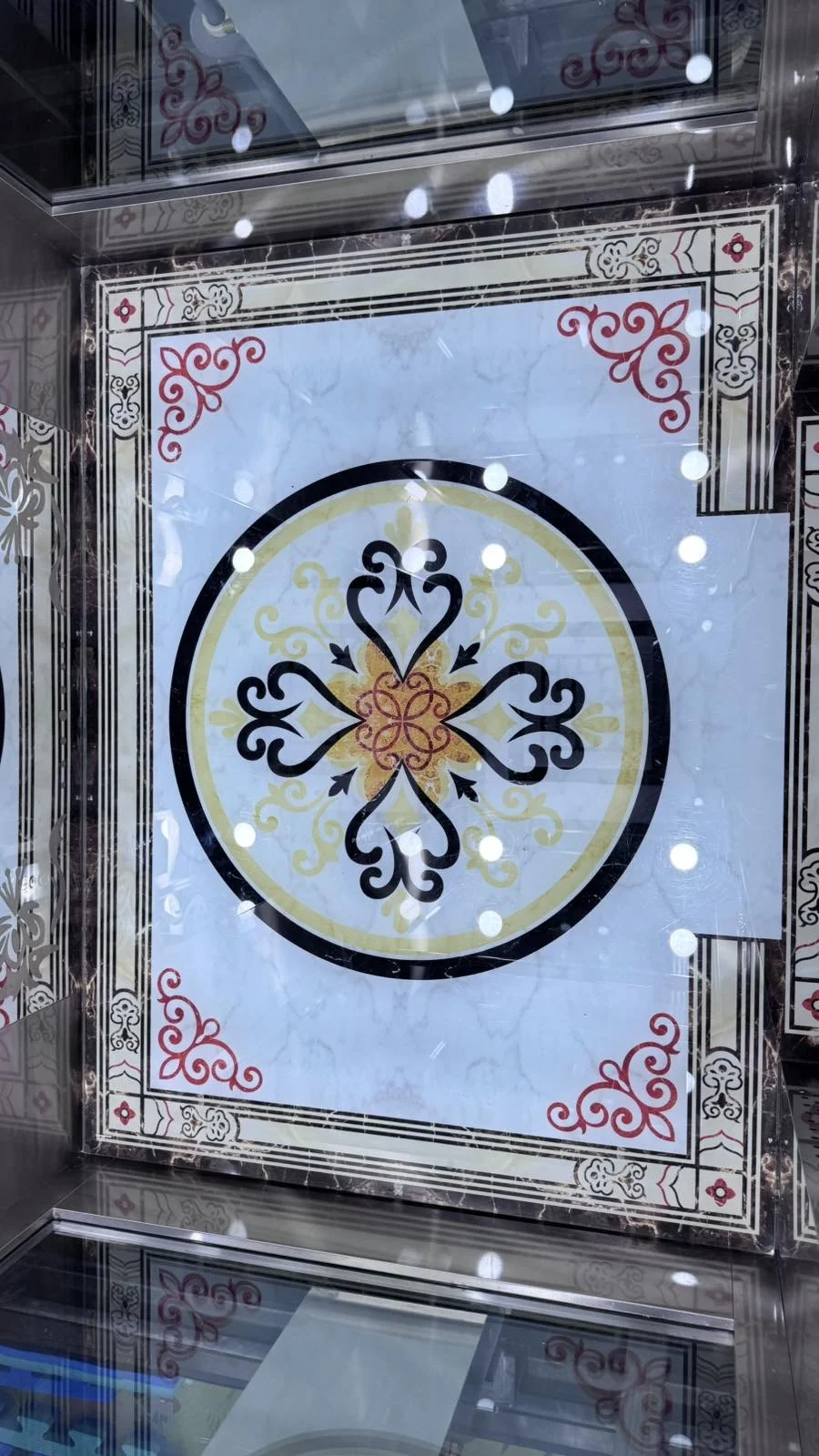

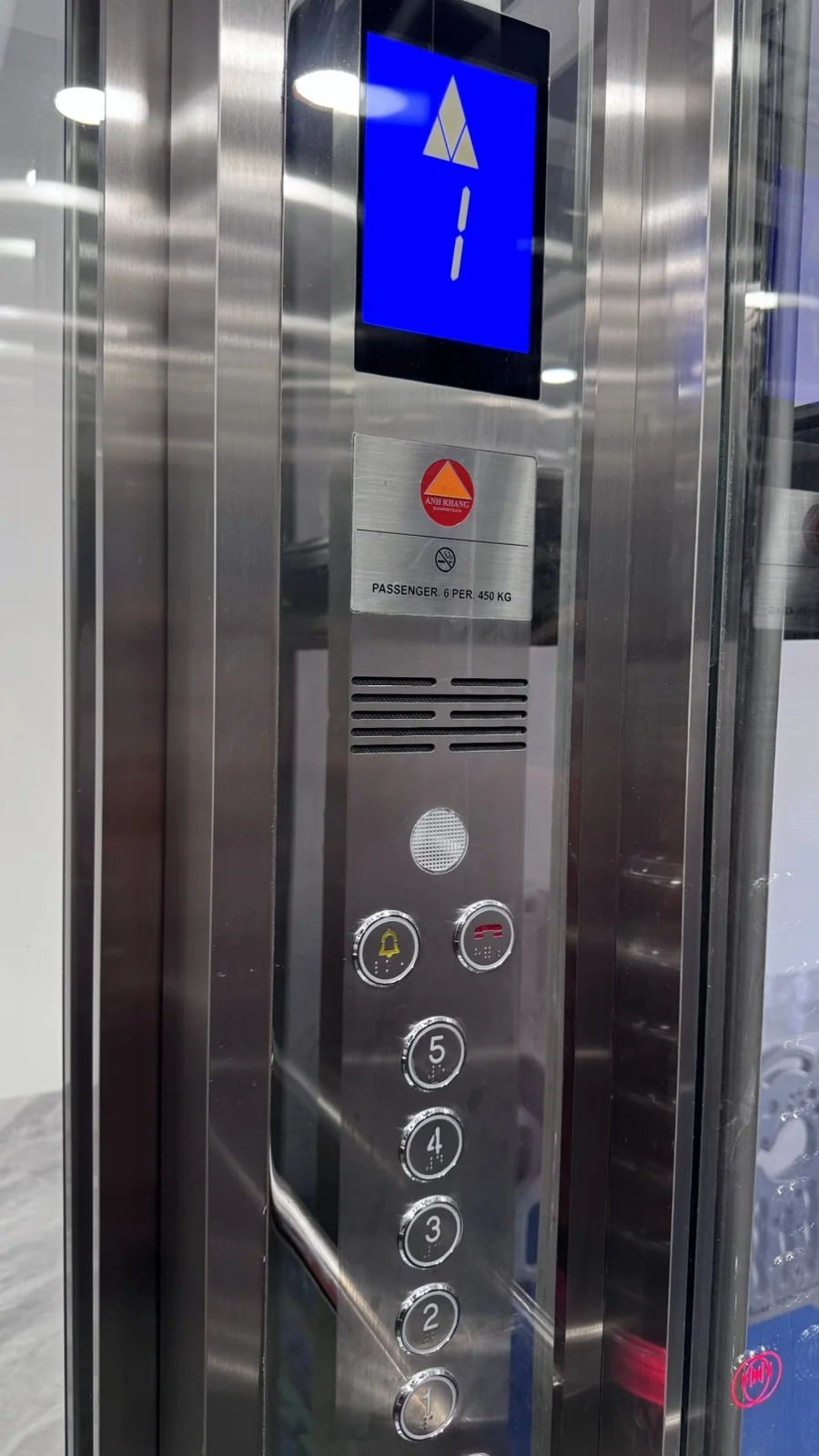

Ảnh cận cảnh ghi lại sàn cabin có họa tiết trung tâm và đường viền trang trí. Bảng điều khiển bên trong cabin mang logo Anh Khang, có màn hình hiển thị và hệ nút bấm.
Chuẩn bị trao đổi phương án cho ngôi nhà của anh/chị
Nếu đang cân nhắc thang máy kính khung thép, anh/chị có thể chuẩn bị ảnh vị trí dự kiến, kích thước mặt bằng, số tầng cần phục vụ và nhu cầu sử dụng. Những thông tin này giúp Anh Khang trao đổi bước đầu trước khi xác định cấu hình và dự toán cụ thể.
Nguồn thông số: hồ sơ YCSX công trình anh Dục — Cao Bằng, được chủ doanh nghiệp xác nhận. Ảnh: tư liệu thực tế do Anh Khang cung cấp.
